توپ سوپاپ سه طرفه یک جزء حیاتی در بسیاری از سیستم های کنترل سیال است. امکان هدایت مجدد جریان سیال بین مسیرهای مختلف را فراهم می کند و انعطاف پذیری و کنترل را فراهم می کند. به عنوان تامین کننده توپ های شیر سه طرفه، من اهمیت موقعیت های نصب مناسب را برای اطمینان از عملکرد بهینه درک می کنم. در این وبلاگ، موقعیت های مختلف نصب یک توپ شیر سه طرفه و مفاهیم آنها را بررسی خواهم کرد.
درک توپ سوپاپ سه طرفه
قبل از پرداختن به موقعیت های نصب، ضروری است که ساختار و عملکرد اصلی یک توپ شیر سه طرفه را درک کنید. یک توپ سوپاپ سه طرفه معمولاً دارای سه پورت است که می توانند در پیکربندی های مختلف مانند L شکل یا T شکل مرتب شوند. توپ داخل شیر می چرخد تا مسیرهای جریان بین پورت ها باز یا بسته شود.

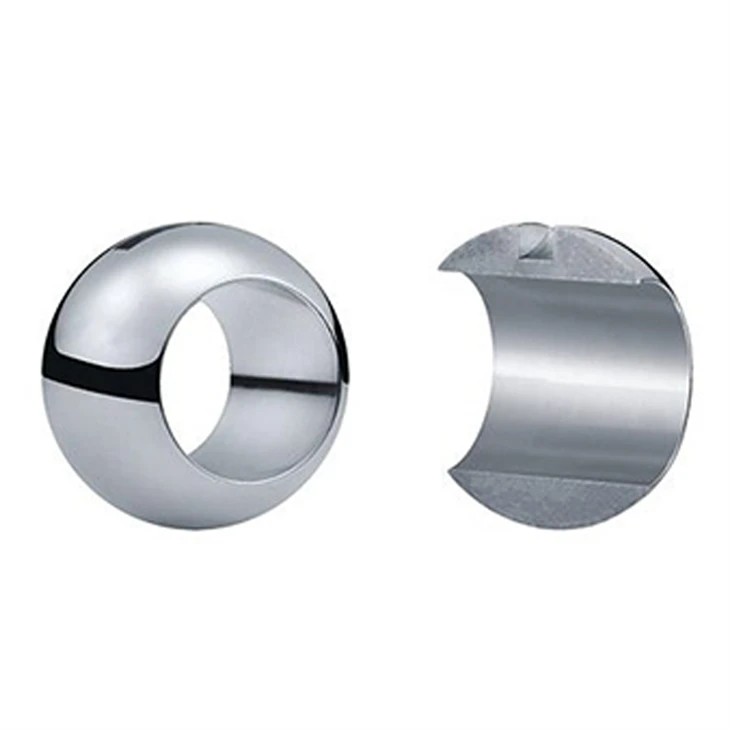

انواع مختلفی از توپ های سوپاپ موجود است که هر کدام ویژگی های خاص خود را دارند. به عنوان مثال،توپ سوپاپ جامداز مواد جامد ساخته شده است که استحکام و دوام بالایی را ارائه می دهد. راتوپ سوپاپ Trunnionتوسط تراننیون ها پشتیبانی می شود که به کاهش گشتاور عملیاتی کمک می کند و برای کاربردهای فشار بالا مناسب است. راتوپ سوپاپ با دستهاجازه می دهد تا برای عملیات دستی، در حالی کهتوپ سوپاپ شناوردر بدنه شیر شناور می شود و با فشار سیال آب بندی می شود. راتوپ سوپاپ توخالیاز نظر وزن سبک تر است و می تواند در برنامه هایی که وزن نگران کننده است استفاده شود.
موقعیت های نصب
نصب افقی
- مزایا
- در نصب افقی، دسترسی به توپ شیر برای نگهداری و بازرسی آسان تر است. وزن توپ سوپاپ به طور مساوی توزیع شده است که می تواند فشار وارده بر بدنه سوپاپ و مهر و موم ها را کاهش دهد. این به ویژه برای توپ های سوپاپ بزرگتر مهم است.
- گرانش می تواند به نشستن مناسب توپ سوپاپ کمک کند. هنگامی که سوپاپ در حالت بسته است، وزن توپ به اطمینان از مهر و موم محکم در برابر نشیمنگاه سوپاپ کمک می کند.
- معایب
- خطر تجمع رسوب یا زباله در پایین بدنه شیر وجود دارد. این می تواند بر چرخش صاف توپ سوپاپ تأثیر بگذارد و به مرور زمان باعث ساییدگی توپ و صندلی شود.
- در برخی موارد، نصب افقی ممکن است به پشتیبانی اضافی نیاز داشته باشد تا از افتادگی شیر جلوگیری شود، مخصوصاً برای مجموعه های بلند شیر.
نصب عمودی
- مزایا
- نصب عمودی می تواند از تجمع رسوب و زباله در بدنه شیر جلوگیری کند. جریان سیال می تواند هر ذره ای را از طریق دریچه حمل کند و خطر انسداد را کاهش دهد.
- می تواند فضای بیشتری داشته باشد - در برخی از سیستم ها کارآمد باشد، به خصوص زمانی که محدودیت ارتفاع وجود دارد.
- معایب
- وزن توپ سوپاپ ممکن است باعث سایش ناهموار روی صندلی سوپاپ شود. ممکن است توپ به دلیل گرانش روی یک طرف صندلی قرار بگیرد که می تواند منجر به شکست زودرس مهر و موم شود.
- تعمیر و نگهداری و بازرسی می تواند در نصب عمودی چالش برانگیزتر باشد، زیرا دسترسی به توپ شیر ممکن است محدود شود.
نصب شیبدار
- مزایا
- یک نصب شیبدار می تواند برخی از مزایای نصب افقی و عمودی را با هم ترکیب کند. این می تواند خطر تجمع رسوب را در مقایسه با نصب افقی کاهش دهد و در عین حال سایش ناهموار صندلی ناشی از گرانش را در نصب عمودی به حداقل برساند.
- این می تواند در سیستم هایی مفید باشد که جهت جریان سیال باید تنظیم شود تا با طرح کلی سیستم لوله کشی مطابقت داشته باشد.
- معایب
- نصب شیب دار نیاز به تراز و پشتیبانی دقیق تری دارد. تراز نادرست می تواند منجر به افزایش فشار بر روی اجزای شیر شود و ممکن است عملکرد شیر را تحت تأثیر قرار دهد.
- ویژگی های جریان سیال ممکن است در یک نصب شیبدار پیچیده تر باشد که نیاز به محاسبات و طراحی دقیق تری دارد.
ملاحظات برای موقعیت های نصب
- خصوصیات سیالات
- نوع سیال مانند ویسکوزیته، چگالی و خورندگی آن نقش بسزایی در تعیین محل نصب دارد. برای سیالات چسبناک، نصب افقی ممکن است برای جلوگیری از گرفتگی شیر دریچه ترجیح داده شود. در محیط های خورنده، آب بندی مناسب و انتخاب مواد بسیار مهم است و موقعیت نصب باید طوری انتخاب شود که قرار گرفتن اجزای شیر در معرض سیال خورنده به حداقل برسد.
- سیستم مورد نیاز
- الزامات کلی سیستم کنترل سیال، مانند سرعت جریان، فشار و دما، باید در نظر گرفته شود. سیستم های فشار بالا ممکن است به موقعیت نصب پایدارتری مانند افقی یا عمودی با پشتیبانی مناسب نیاز داشته باشند. تغییرات دما همچنین می تواند بر انبساط و انقباض اجزای شیر تأثیر بگذارد و موقعیت نصب باید به گونه ای انتخاب شود که با این تغییرات سازگار باشد.
- نگهداری و دسترسی
- دسترسی آسان برای نگهداری و بازرسی ضروری است. موقعیت نصب باید امکان جداسازی و مونتاژ سریع و راحت شیر را فراهم کند. اگر شیر نیاز به تنظیم یا تعمیر مکرر داشته باشد، موقعیتی که دید خوب و دسترسی به توپ سوپاپ را فراهم می کند ترجیح داده می شود.
تاثیر موقعیت های نصب بر عملکرد
- عملکرد آب بندی
- موقعیت نصب می تواند به طور قابل توجهی بر عملکرد آب بندی توپ شیر سه طرفه تأثیر بگذارد. در نصب افقی، قرار گرفتن مناسب توپ به دلیل گرانش می تواند باعث افزایش آب بندی شود. با این حال، تجمع رسوب می تواند مهر و موم را به خطر بیاندازد. در نصب عمودی، سایش ناهموار روی صندلی ممکن است به مرور زمان منجر به نشتی شود. نصب شیبدار باید به دقت طراحی شود تا از مهر و موم مناسب اطمینان حاصل شود.
- ویژگی های جریان
- موقعیت نصب نیز بر ویژگی های جریان سیال تأثیر می گذارد. نصب افقی ممکن است جریان آرام تری ایجاد کند، در حالی که نصب عمودی می تواند جریان آشفته تری ایجاد کند. نصب شیبدار می تواند ترکیبی از هر دو باشد و طراحی باید برای دستیابی به الگوی جریان مطلوب بهینه شود.
- گشتاور عملیاتی
- موقعیت نصب می تواند بر گشتاور عملیاتی مورد نیاز برای چرخش توپ سوپاپ تأثیر بگذارد. در نصب عمودی، وزن توپ ممکن است گشتاور عملیاتی را افزایش دهد، به خصوص اگر سایش ناهموار روی صندلی وجود داشته باشد. نصب افقی عموماً دارای گشتاور عملیاتی ثابت تری است، اما عواملی مانند تجمع رسوب نیز می توانند گشتاور را افزایش دهند.
نتیجه گیری
در نتیجه، موقعیت نصب یک توپ شیر سه طرفه یک عامل مهم است که بر عملکرد، نگهداری و عملکرد کلی آن تأثیر می گذارد. به عنوان تامین کننده توپ های شیر سه طرفه، توصیه می کنم هنگام انتخاب موقعیت نصب، ویژگی های سیال، سیستم مورد نیاز و نیازهای تعمیر و نگهداری را با دقت در نظر بگیرید. افقی، عمودی یا شیبدار، هر موقعیت مزایا و معایب خاص خود را دارد و یک تصمیم سنجیده می تواند اطمینان و کارایی بلندمدت سیستم کنترل سیال را تضمین کند.
اگر علاقه مند به خرید توپ های شیر سه طرفه با کیفیت بالا هستید یا به اطلاعات بیشتری در مورد نصب و کاربرد آنها نیاز دارید، لطفاً برای بحث دقیق با ما تماس بگیرید. ما متعهد به ارائه بهترین راه حل ها برای نیازهای کنترل مایعات شما هستیم.
مراجع
- اسمیت، جی (2018). سیستم های کنترل سیالات: اصول و کاربردها. نام ناشر.
- جانسون، ام. (2020). فناوری و طراحی سوپاپ یک ناشر دیگر
